二维半导体  行业新势力

近日，在《芯片，新路线图》一文中，笔者分享了IMEC对未来14年半导体路线图的预测。

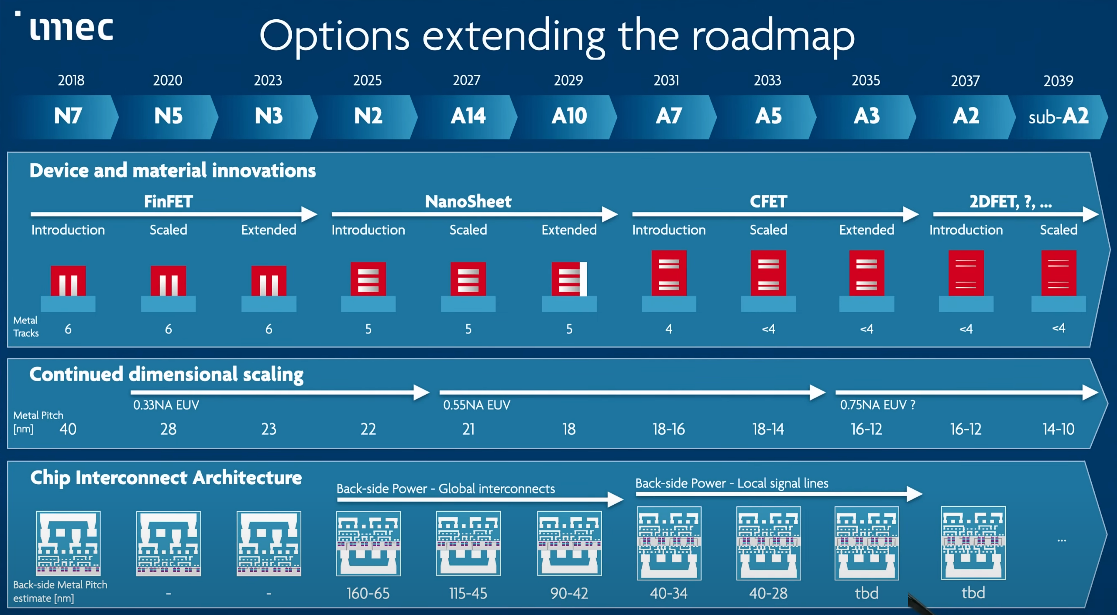

IMEC预测至2039年的路线图

能看到，随着先进制程节点的演进和晶体管架构的革新，二维半导体材料或将成为未来业界关注的焦点。

实际上，当前摩尔定律日益放缓，随着制程节点向物理极限不断逼近，硅基三维晶体管的制造结构日趋复杂，所需投入的成本呈现指数级攀升，而技术演进带来的边际效益却显著递减。

同时，为了保持摩尔定律的进展，创新的重点已从尺寸缩放转向功能性缩放。在从FinFET到Nanosheet，乃至未来CFET等晶体管架构的艰难跋涉中，业界深刻意识到：仅依赖硅基材料的三维堆叠技术，已难以支撑可持续的微缩与能效提升。寻求根本性的材料革新，成为突破瓶颈、开辟新增长曲线的关键所在。

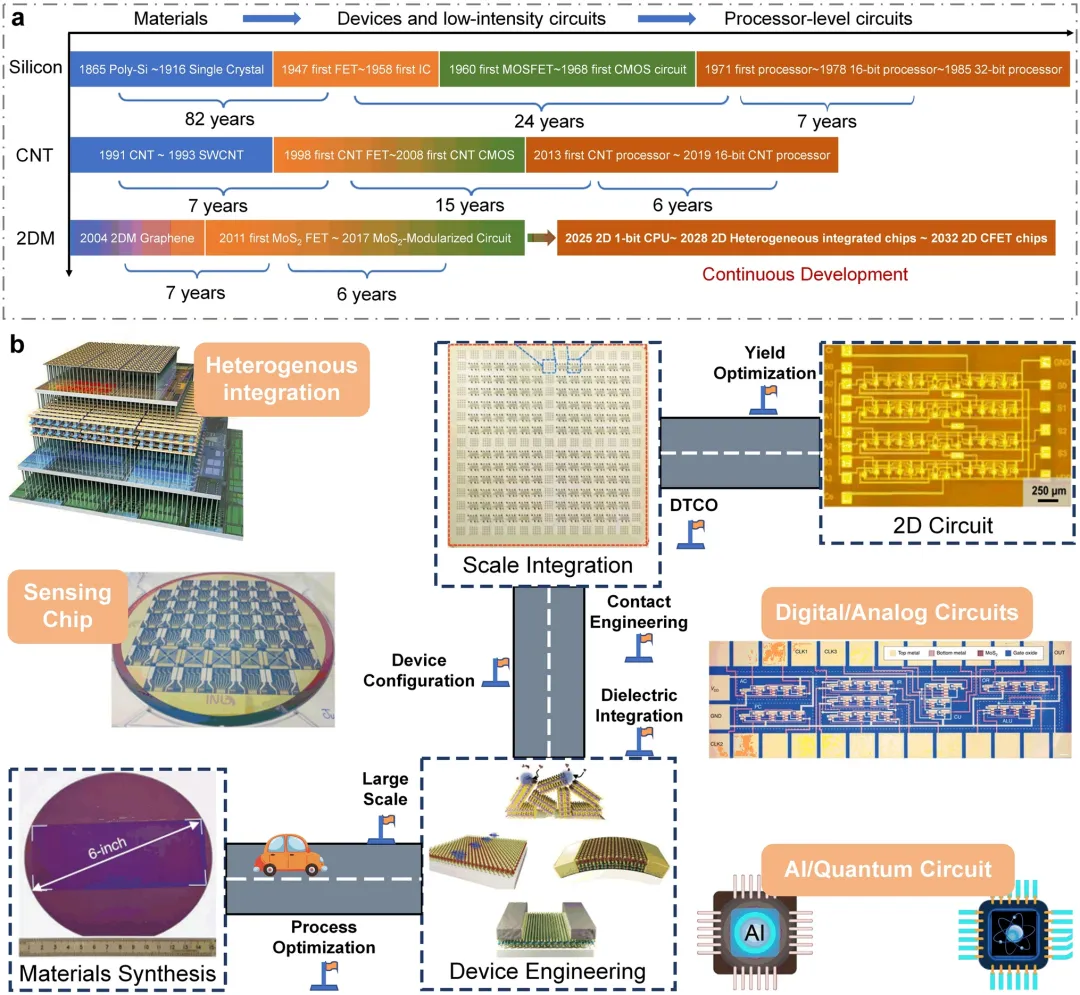

    二维电路的一般路线图示意图

(a) 硅基、碳纳米管基和二维基集成电路的发展时间线

(b) 二维电路的实现路线和未来可能的应用领域

在这一背景下，从传统硅基三维材料向二维半导体材料的战略过渡，迅速跃升为全球半导体研发与产业布局的核心焦点，吸引了全球科研人员与产业界的目光。台积电、英特尔、三星和 IMEC等大型企业纷纷加速布局二维半导体赛道，在二维半导体材料研究和集成方面投入了大量资金，推动产业由实验室迈向规模化。

有数据显示，2024年全球二维半导体材料市场规模达18亿美元，其中石墨烯为最大细分市场，这主要得益于其优越的导电性和机械强度，占比45%。过渡金属二硫族化合物(TMDs)因其独特的电子性质和在各种应用中的多功能性而成为第二大细分市场，占比30%。随着制备技术成熟，预计2025-2030年市场规模将以24%-26.5%的复合增长率扩张，2030年有望突破45亿美元，主要增长动力来自5G通信、AIoT及高性能计算领域的需求。

短期（3-5年）：二维材料将在低功耗边缘计算芯片、高性能光电器件及柔性显示领域率先商业化，例如原集微计划2029年量产二维材料边缘算力芯片，而三星、LG等厂商已探索二维材料在Micro LED中的应用。

中期（5-10年）：随着12英寸晶圆量产技术成熟，二维材料有望在3纳米以下逻辑芯片及存算一体架构中大规模替代硅基材料，推动芯片能效比提升10倍以上，同时催生新型三维异构集成技术（如逻辑层二维材料与存储层硅基器件的垂直整合）。

长期（10年以上）：二维材料可能成为量子计算、光量子通信及生物电子等颠覆性技术的核心载体，其原子级厚度与量子特性为下一代信息技术提供无限想象空间。

二维半导体材料正从实验室稳步迈向产业舞台中央，其发展不仅是一场技术突破，更将重塑全球半导体供应链的权力格局。中国凭借政策扶持、技术积淀与产业链协同优势，有望在这场变革中占据战略制高点，而全球竞争的加剧，必将加速材料科学、制造工艺与应用场景的全方位创新。

这一进程中，二维材料绝非仅是“延续摩尔定律的补丁”，更是开启“超越摩尔时代”的关键钥匙。未来，它将深度整合逻辑电路、存储、传感、光电集成等领域，推动电子系统向高度异质化演进，深刻重塑人类对信息处理、能源转换乃至生命科学的认知边界。
